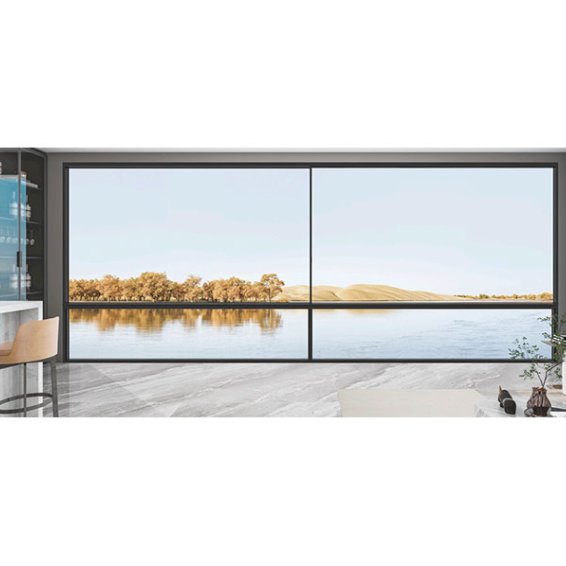

Серия «Панорамный вид-135»: шестирельсовое панорамное окно для широкого проёма

Серия «Панорамный вид-135» — шестирельсовое раздвижное окно, у которого основная нагрузка приходится на нижний узел. В карточке продукта указаны нижняя створка 4,5 мм с шестью усиливающими рёбрами жёсткости, двухрядная ходовая часть на восемь колёс и неподвижная стена шириной до 165 мм. Ниже — что именно заявлено по каждому узлу и какие числа имеет смысл сверить с чертежом до заказа.

Параметры, которые указаны в карточке

Глубина 120 мм и стенка 4,0 мм относятся к профилю, а 4,5 мм — это толщина нижней створки. При запросе это два разных числа, и называть их нужно раздельно.

Нижний узел: на чём держится широкая створка

Нижняя створка описана как 4,5 мм с шестью усиливающими рёбрами жёсткости. Высота нижней створки — 10 см; для сравнения в карточке приведён отраслевой стандарт 6 см. Центральная стойка увеличена на 8,5 см.

Там же указана ширина неподвижной стены до 165 мм. В описании это отдельно противопоставлено решениям, где жёсткость набирают стальными пластинами: при такой стене они не нужны, и конструкция не шатается.

Ходовая часть: шесть направляющих и восемь колёс

Ходовая часть заявлена как двухрядная: шесть направляющих и восемь колёс. В карточке это прямо сравнивается с укороченными четырёхколёсными конструкциями, которые часто встречаются на рынке.

В стандартную комплектацию включены колёса, которые в описании названы устойчивыми к тайфунам.

Замок, рама и защита

• автоматический замок, патентованный, с гарантией 20 лет;
• встроенная герметичная рама — защита от кражи, взлома и дождя;
• встроенная ручка и усиленная конструкция створки;
• неподвижная стена 165 мм вместо стальных пластин.

Гарантия 20 лет в карточке относится к замку, а не к изделию целиком. При переписке это стоит уточнить отдельно.

Материал и отделка

Профиль — первичный алюминий марки 6063 производства Гуандун с импортной обработкой поверхности «тигровый наконечник»; в карточке она указана как повышающая твёрдость и атмосферостойкость.

Цвета внутри — серый, коричневый и чёрный металлик; снаружи — серый и коричневый металлик.

Что сверить до заказа

• глубину профиля 120 мм и стенку 4,0 мм — под конкретный проём;
• конфигурацию стеклопакета: в карточке указано 5+18A+5;
• ширину неподвижной стены — до 165 мм;
• тип замка и условия гарантии именно на него;
• комплектацию колёс и число направляющих — шесть и восемь заявлены как стандарт.

Предельных размеров по ширине и высоте проёма в описании серии нет — эти параметры согласуются под конкретный узел.

Где эта серия стоит в линейке

Если проём выходит за рамки шестирельсовой схемы, в каталоге есть девятирельсовая серия «Цзицзин» и шестирельсовая «Айцзя-110». Полный список раздвижных систем — в разделе «Раздвижные окна». Для проёмов с дверным блоком отдельно смотрите панорамную дверь.

Чтобы посчитать конкретный проём, пришлите ширину, высоту и предполагаемое число створок — по ним подберут конфигурацию направляющих и стеклопакет. Контакты — в разделе «Контакты».
